Архитектура ПК x86 существует на рынке уже более двух десятков лет, но, наверное, не все знают, что мощные графические ускорители, отвечающие в компьютере за визуализацию 2D и 3D, появились только в середине 90-х годов.

Чтобы не терять возможность модернизации, видеокарта обычно представляет собой дополнительную плату, которая вставляется в слот материнской платы вашего ПК. Самые дешёвые графические решения, от которых требуется только 2D или работа под Windows, часто интегрированы в чипсет материнской платы. Современные видеокарты могут похвастаться впечатляющим списком возможностей и спецификаций, которые год от года всё увеличиваются. Сегодня в обзорах графических ускорителей можно встретить такие термины, как HDMI, ROP, пропускная способность, пиксельные шейдеры и т.д. Но если вы ещё не стали опытным пользователем, то вся эта терминология превращается просто в кашу в голове. И чтобы её устранить, мы решили выпустить очередное руководство для начинающих пользователей, на сей раз посвящённое видеокартам. Руководство разбито на три части.

Из чего состоит видеокарта?

Выходы

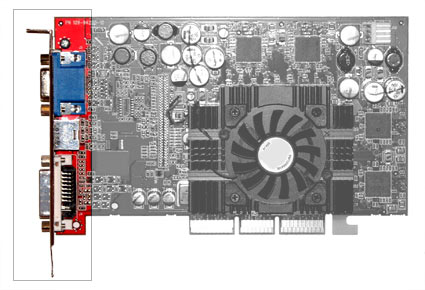

После установки видеокарты в ваш ПК на задней панели корпуса можно будет обнаружить соответствующие разъёмы. Именно к ним и подключается дисплей. Многие видеокарты дают несколько (два) выходов, поэтому одновременно можно пользоваться несколькими дисплеями. Существуют разные интерфейсы дисплеев, но, в целом, их подразделяют на цифровые и аналоговые.

Компьютер - это цифровая машина, работающая с нулями и единицами. Поэтому цифровой формат для компьютера является "родным", его лучше использовать и для подключения монитора к видеокарте. Современные дисплеи прошли долгий путь развития от первых электронно-лучевых трубок (ЭЛТ). ЭЛТ-дисплей использует электронную пушку, которая выстреливает по трём типам мельчайших точек на поверхности экрана, которые, в свою очередь, начинают светиться красным, зелёным или синим цветом. ЭЛТ-мониторы по своей природе аналоговые, поэтому для них цифровой сигнал превращается в аналоговый с помощью цифро-аналогового преобразователя (ЦАП), который размещён на видеокарте. С появлением жидкокристаллических дисплеев (ЖК) потребность в ЦАП исчезла, но этот компонент всё равно присутствует на случай подключения аналоговых ЭЛТ-мониторов.
